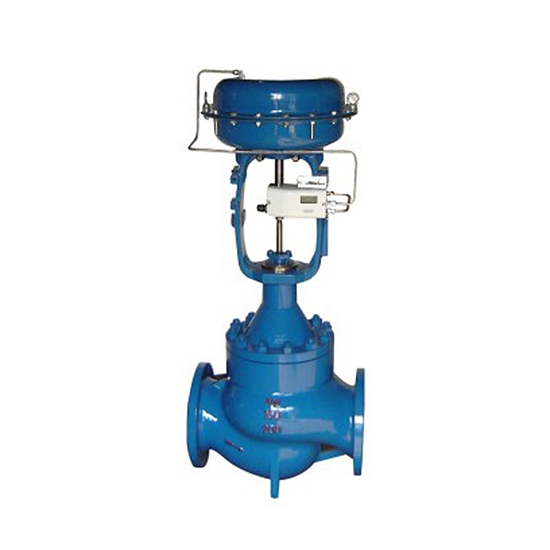

HCB气动笼式调节阀

关注次数:
型号:HCB
技术参数:

<p>HCB气动笼式调节阀阀体型式直通双座铸造球形阀<br/><span style="color: rgb(68, 68, 68); font-family: ">公称通径 <span style="font-family:瀹嬩綋">40</span><span style="font-family:宋体">~</span><span style="font-family:瀹嬩綋">200mm</span></span><span style="color: rgb(68, 68, 68); font-family: "><br/></span><spa...

HCB 笼式双座气动调节阀是一种压力平衡式的调节阀,阀体流体通道呈 S 流线型,还设有一个改善套 筒周围流体平稳流动的导流翼,优点是压降损失小,流量大、可调范围广,流量特性曲线精度高,动态稳定性好,噪音低,空化腐蚀小。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。适宜控制高温,低温的高压差流体。

气动调节阀主要技术参数和性能
阀 体型 式 直通双座铸造球形阀
公称通径 40200mm
公称压力 ANSI 125150300600
JIS 1016203040K PN 1.64.06.4MPa
连接型式 法兰式:FFRFRJLG
标准按 ANSI B16.5JIS B2201JB/T79.1 PN1.6MPa JB/T79.2
凹凸面 焊接式:嵌接焊 SW4050mm
对接焊 BW65200mm
材 料 HT200 ZG25
ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
上阀盖常温型(P):-17+230
伸长Ⅰ型(E1):-45-17+230+566
伸长型Ⅱ(E2):整体式(E2I):-100-45
焊接式 (E2W):-196-100
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料
阀内组件
阀芯型式 压力平衡式阀芯
流量特性 高精度流量特性,参考图 1
高容量套筒流量特性,参考图 2
工作范围 软阀座的工作温度和压差参考图 3;
司太莱堆焊的工作温度和压差参考图 4
备注:整体式和分离式套筒应根据公称通径,材料、工作温度而定。
材 料 17-4PH0Cr17Ni12Mo2 司太莱堆焊
执行机构
型 式 HA 多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙

弹簧范围 0.020.100.080.24MPa
供气压力 0.140.160.280.40MPa
气源接头 Rc 1/4
环境温度 -30+70
备注:该阀也可配用 VA5 VA6 执行机构。
阀作用型式 气——开式或气——关式
附 件 定位器、手轮机构、气动阀位传送器
性 能

泄 漏 量 金属阀座:符合标准 ANSI B 16.104 Ⅱ级,小于额定 Cv 0.5%
聚四氟乙烯阀座:符合标准 ANSI B 16.104 Ⅵ级,小于额定 Cv 10-7
回 差 3%(不带定位器)
1%(带定位器)
线 性 ±5%(不带定位器)
±1%(带定位器)
备注:采用标准的 V 型聚四氟乙烯填料
可调范围 501
