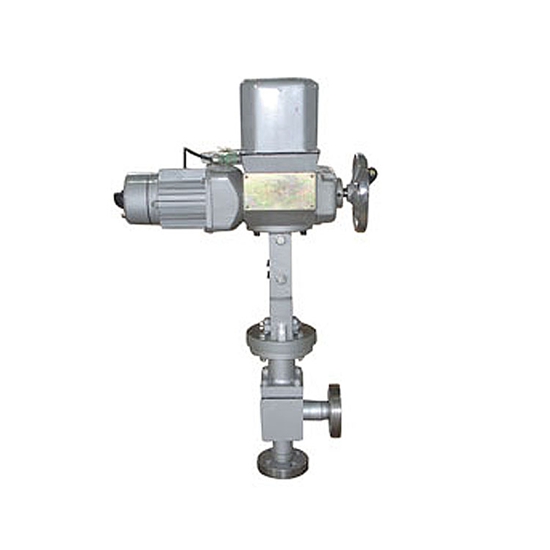

ZAZS电动高压角型调节阀

关注次数:
型号:ZAZS
技术参数:

ZAZS电动高压角型调节阀阀芯型式:单座柱塞型阀芯
流量特性:等百分比特性和线性特性
材料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

ZAZS电动角型调节阀,由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力,接受0~10或mA或4~20mA直流信号,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
角形阀体积小、重量轻、阀芯采用顶导向结构,具有流路简单、阻力小、易于冲洗的特点。
适用于要求直角连接,介质为高粘度、含悬浮物和颗粒状介质的调节。

1、电动阀门系列阀体
型 式:角型单座铸造球型阀
公称通径:20、32、40、50、65、80、100、125、150、200mm
公称压力:PN1.6、4.0、6.4MPa
法兰标准:JB/T79.1-94~79.2-94等
材 料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 阀 盖:标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封-40~+350℃
压盖型式:螺栓压紧式
填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

2、电动阀门系列阀内组件
阀芯型式:单座柱塞型阀芯
流量特性:等百分比特性和线性特性
材 料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

3、电动阀门系列执行机构
型 式:电动执行机构(如DKZ型执行机构)
电 源:220V或380V
输入信号:4-20mA或0-10V·DC
输出信号:4-20mA·DC

4、电动阀门系列阀作用型式
分电关式(B)或电开式(K)阀

5、 电动阀门系列辅助装置
DFD型电动操作器、ZPE型伺服放大器

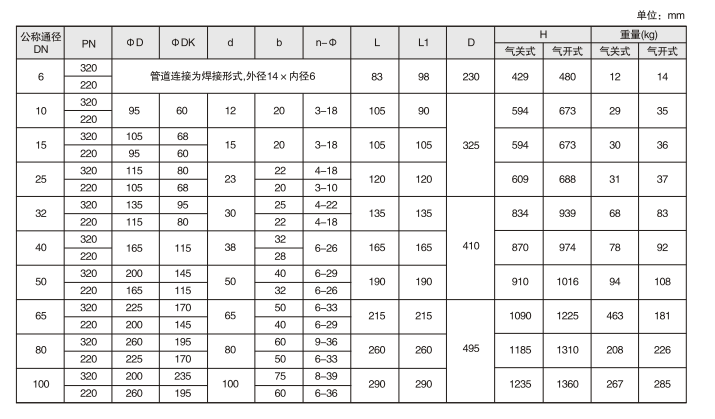

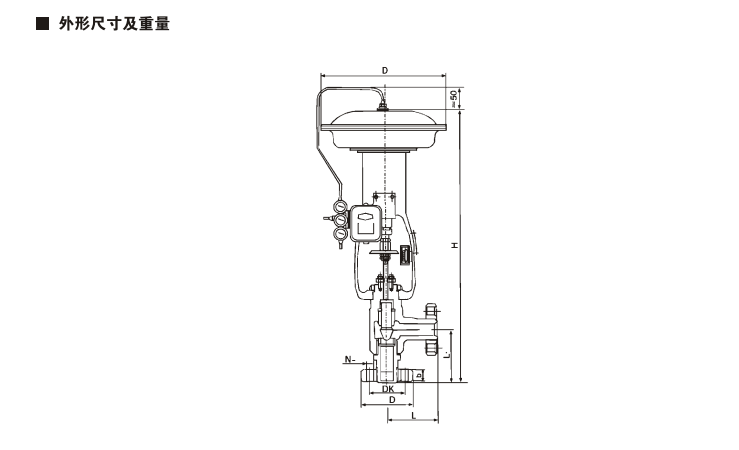

6、电动阀门系列结构图说明

订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
