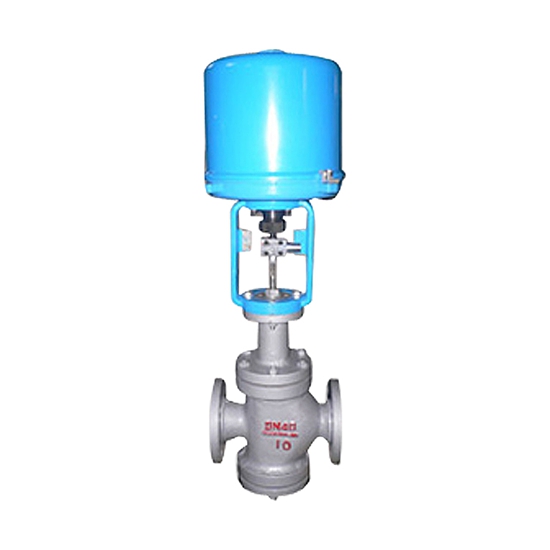

ZDLN电动精小型双座调节阀

关注次数:
型号:ZDLN
技术参数:

ZDLN电动精小型双座调节阀填 料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片:橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13

ZDLN电动精小型双座调节阀采用双导向结构,配用3601L系列电子式直行程电动执行机构.具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性准确、拆装方便等优点.广泛应用于准确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值.特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合。

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64;公称通径范围DN25~400。适用流体温度有-250℃~+560℃范围内多种档次。泄漏量标准为Ⅱ级或Ⅳ级。流量特性为线性或等百分比.多种多样的品种规格可供选择。

电动双座调节阀主要零件材料

阀体、阀盖:HT200、ZG230~450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填 料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片:橡胶石棉板、1cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13

电动双座调节阀外形尺寸


公通径(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L(mm)

PN1.6MPa

185

200

220

250

275

300

350

410

450

550

670

770

PN4.0MPa

190

210

230

255

285

310

355

425

460

560

740

805

PN6.4MPa

200

210

235

265

295

320

370

440

475

570

750

820

H1(mm)

117

120

139

144

188

208

220

268

278

320

441

503

配PSL

H(mm)

普通型

907

910

955

960

1112

1122

1134

1213

1223

1265

1813

1889

散热片型

1037

1040

1085

1090

1275

1285

1297

1412

1422

1464

1058

2134

D(mm)

176

225

重量(KG)

22.5

24.5

35.5

39.5

72

85

122

181

237

378

680

840

配361L

H(mm)

普通型

670

673

840

845

1037

1047

1059

1293

1303

1345

1538

1614

散热片型

800

803

970

975

1200

1210

1222

1492

1502

1544

1783

1859

D(mm)

225

310

重量(KG)

30

32

51

55

87

100

137

194

250

391

720

880
