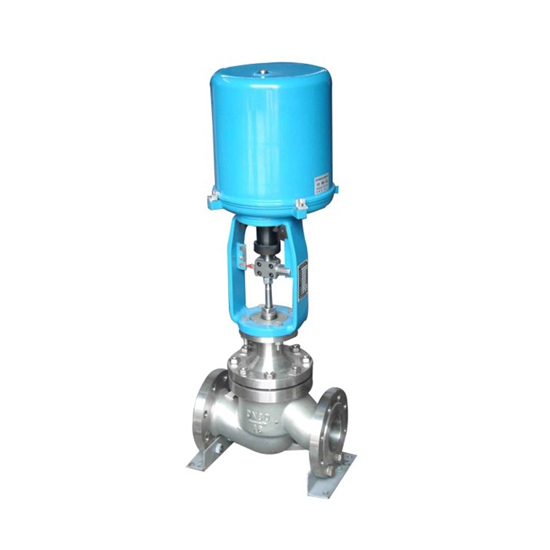

ZDLQX电动三通调节阀

关注次数:
型号:ZDLQX
技术参数:

ZDLQ、ZDLX系列电子式电动三通调节阀是由3610L列电子式电动执行机构与三通调节机构组成。电动执行机构内有伺服系统,无需另配伺服放大器,有播入信号及电 源可控制运转,接线简单。调节机构有合流和分流两种作用方式,在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用。常用于热交换器的两相调节及简单的配比调节。

电动三通调节阀概述

ZDLQ、ZDLX系列电子式电动三通调节阀是由3610L列电子式电动执行机构与三通调节机构组成。电动执行机构内有伺服系统,无需另配伺服放大器,有播入信号及电 源可控制运转,接线简单。调节机构有合流和分流两种作用方式,在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用。常用于热交换器的两相调节及简单的配比调节。

电动三通调节阀主要技术参数

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

阀座通径mm

25

32

40

50

65

80

100

125

150

200

250

300

额定KV

8.5

13

21

34

53

85

135

210

340

535

800

1280

公称压力(MPa)

1.6、2.5、4.0、6.4

行程(mm)

16

25

40

60

100

配电动执行

机构型号

361LSA-20

361LSB-30

361LSB-50

361LSB-65

361LSB-99

输入倍号

4-20mADC、1-5VDC

电源

AC220V 50HZ

固有流量特性

线性、等百分比、快开

固有调比

30:1

泄漏等级

IV

法兰尺寸

符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准

阀体材质

WCB、304、316、WC6、钛、镍、哈氏合金、Monel等

阀芯材质

304、316、420、钛、镍、哈氏合金、Monel等

工作温度℃

-40~230

系列类型

常温型、中温型、波纹管密封型

注:本公司生产的三通调节阀通径至DN400

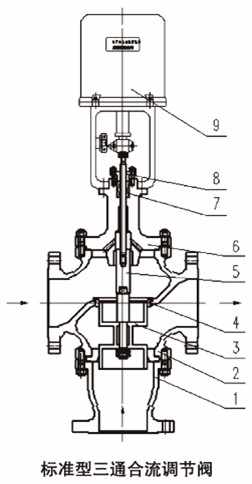

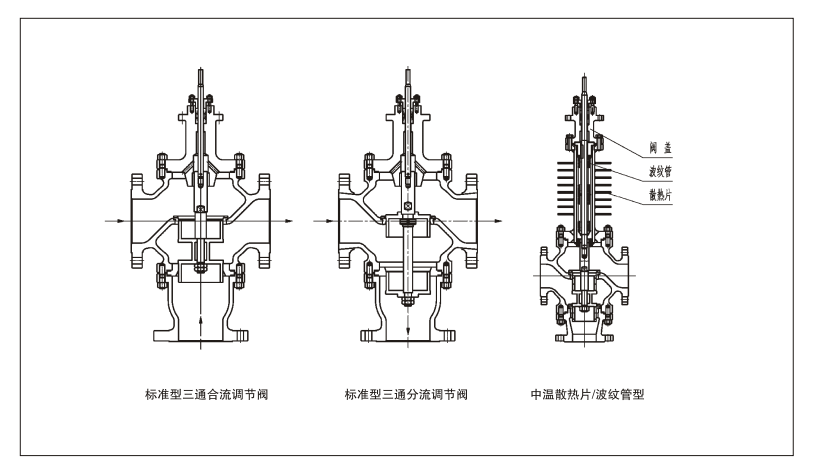

电动三通调节阀基本结构

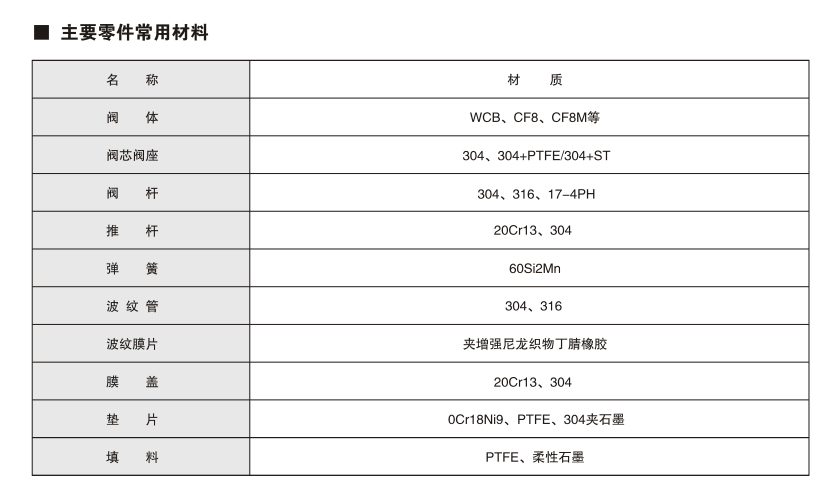

序号

1

2

3

4

5

6

7

8

填料压盖

9

执行机构

电动三通调节阀技术参数:

型号

额定输出力

速度mm/s

技术参数

PSL

361L

PSL

361L

PSL

361L

PSL

361L

201

361LSA-08

361LXA-08

1000

800 800

0.25

4.2 4.2

电源;AC220V 50HZ

输入信号:DC4-20mA DC1-5V

(信号线用屏蔽线) 输出信号:DC4-20mA 防护等级:IP67

带手轮

电源:AC220V 50Hz

输入信号:DC4-20mA DC1-5V

(信号线用屏蔽线) 输出信号:DC4~20mA

防护等级:IP65

隔爆标志Exd ll

带手柄

202

361LSA-20

361LXA-20

2000

2000 2000

0.50

2.1 2.1

204

361LSA-30

361LXA-30

4500

3000 3000

0.50

3.5 3.5

208

361LSA-50

361LXA-50

8000

5000 5000

1.00

1.7 1.7

312

361LSC-65

12000

6500

0.60

2.8

320

361LSC-99

20000

10000

1.0

2.0

注:其它可选电动执行机构:扬州西门子、英国罗托克等

电动三通调节阀性能指标

项目

指标值

基本误差%

配361L±2.5;;配PSL±1.0

回差%

配361L±2.0;;配PSL 1.0

死区%

配361L±3.0配PSL 1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50: 1

额定行程偏差%

+2.5

泄漏量

符合JB/T7387-94 IV级 小于阀的额定容量x10 -4

电动三通调节阀外形尺寸及重量


公通通径DN

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

803

PN64

200

200

240

265

295

320

370

440

475

570

752

819

H1

135

152

165

180

200

220

222

265

322

362

508

563

A

225

310

H常温

555

561

660

675

863

868

872

905

920

950

1203

1265

H中温型

707

709

812

827

1027

1032

1036

1120

1135

1165

1485

1557

重量

(PN64常温)

50

55

70

78

110

120

150

180

310

410

650

810


电动三通调节阀外形尺寸及重量


公通通径DN

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

803

PN64

200

200

240

265

295

320

370

440

475

570

752

819

H1

135

152

165

180

200

220

222

265

322

362

508

563

A

225

310

H常温

555

561

660

675

863

868

872

905

920

950

1203

1265

H中温型

707

709

812

827

1027

1032

1036

1120

1135

1165

1485

1557

重量

(PN64常温)

50

55

70

78

110

120

150

180

310

410

650

810
