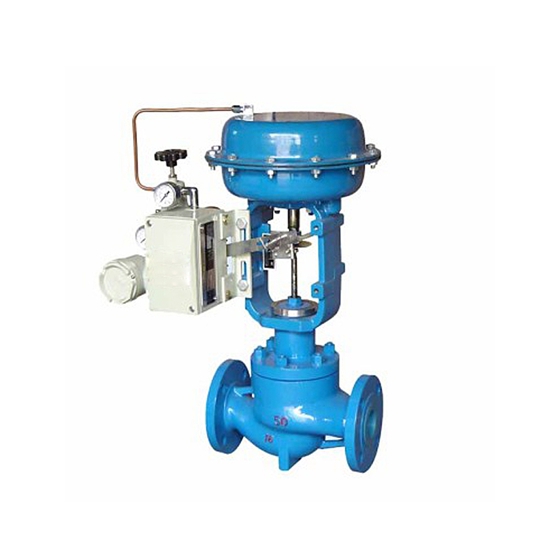

HTS气动单座调节阀

关注次数:
型号:
技术参数:

HTS进口气动单座调节阀是一种顶导向结构的调节阀,阀体流体通道呈 S 流线型,压降损失小,流量大, 可调范围广,流量特性曲线精度高,阀芯导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。可用于控制各种不同压力和温度的流体。

HTS 单座气动调节阀是一种顶导向结构的调节阀,阀体流体通道呈 S 流线型,压降损失小,流量大, 可调范围广,流量特性曲线精度高,阀芯导向面积大,抗振性好。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。可用于控制各种不同压力和温度的流体。


进口气动单座调节阀技术参数和性能
型 式 直通单座铸造球型阀
公称通径 40~200mm
公称压力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
连接型式 法兰式:FF、RF、RJ 和 LG
标准按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面
焊接式:嵌接焊 SW(40~50mm) 对接焊 BW(65~200mm)
材 料 HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo SCPH21 SCPH61 Ti
上阀盖常温型(P):-17~+230℃
伸长I型(E1): -45~-17℃,+230~+566℃
伸长II型(E2): 整体式(E2I):-100~-45℃
焊接式(E2W): -196~-100℃
压盖型式 螺栓压紧式
填 料 V 型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料。


进口气动单座调节阀阀内组件
阀芯型式 上导向单座柱塞型阀芯。
流量特性 高精度流量特性,参考图 2;高容量流量特性,参考图 1;
快开特性:快开阀芯。
工作范围 软阀座的工作温度和压差参考图 3
司太莱堆焊的工作温度和压差参考图 4
材 料 1Cr18Ni9Ti 0Cr17Ni12Mo2 司太莱堆焊


进口气动单座调节阀执行机构
型 式 HA 多弹簧式薄膜执行机构
膜片材料 乙丙橡胶夹尼龙 弹簧范围 0.02~0.10,0.08~0.24MPa 供气压力 0.14,0.16, 0.28MPa
气源接头 Rc 1/4
环境温度 -30~+70℃
备注:该阀也可配用 VA5 或 VA6 和 VP 执行机构
阀作用型式 气——开式,气——关式。
附 件 定位器、手轮机构、气动阀位传送器等。


进口气动单座调节阀性能
泄 漏 量 金属阀座:符合标准 ANSI B16.104 IV 级、小于额定的 Cv 的 0.01%
聚四氟乙烯阀座:符合标准 ANSI B16.104 VI 级,小于额定的 Cv 的 10-7。司太莱堆 焊阀座,小于额定 Cv 的 Cv10-7(快开阀芯)
回 差 1%(带定位器) 3%(不带定位器)
线 性 ±1%(带定位器) ±5%(不带定位器)备注:采用标准的 V 型聚四氟乙烯填料。
可调范围 50∶1
