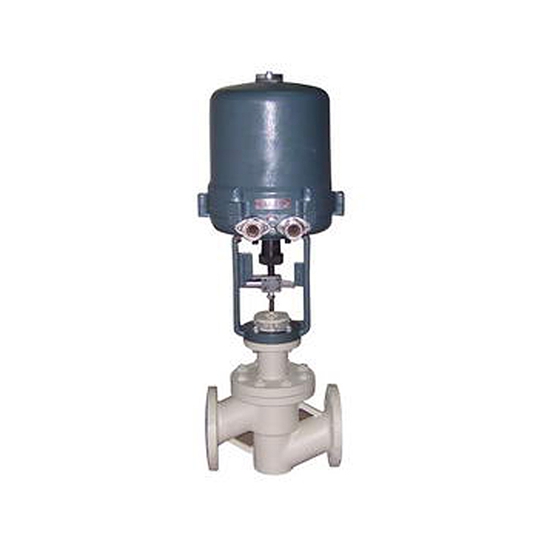

ZDLPF电动衬氟单座调节阀909

关注次数:
型号:
技术参数:

ZDLPF电动衬氟单座调节阀909特点
耐腐蚀:阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46,能耐酸、碱,耐强腐蚀
密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏

概述
ZDLPF46型电子式电动衬氟单座调节阀是由381L系列电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块,无需另配伺服放大器,且输出力大;阀体接触介质的部位均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),又采用聚四氟乙稀波纹管密封,因而该阀广泛适用于化工,石油,冶金,医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。

特点
耐腐蚀:阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46,能耐酸、碱,耐强腐蚀
密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏
泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于Ⅳ级标准

主要零件材料

公称通径mmDN15-DN300
材料代号C(WCB)P(304)R(316)
主要
零件
阀体、阀盖WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
阀芯、阀座1Cr18Ni9Ti(304)或司钛莱合金堆焊1Cr18Ni9Ti(304)或司钛莱合金堆焊1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
填料V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管
垫片增强聚四氟乙烯(F4) 、不锈钢垫片、金属石墨缠绕垫片
推杆、衬套2Cr13
适用
工况
适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体
常温型-30~+250 F4:≤200℃-40~+250 F4:≤200℃-40~+250℃ F4:≤200℃
高温型-30~+450℃-40~+500℃-40~+500℃
低温型
-40~-60℃、 -60~-100℃

主要技术参数
公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径mm 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量
系数Kv 单座 5 8 12 20 32 50 80 120 200 280 450 800 1200
双座 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程L(mm) 10 16 25 40 60 100
执行器型号 3810L 381LS-8 381LS-20 381LS-30 381LS-50 381LS-65 381LS-99
PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL325
防爆型 381LX-20 381LX-30 381LX-50 381LX-65 381LX-99
电源电压 AC220V 50Hz
信号范围 4~20mA DC 0~10mA DC或1~5V DC 0~10V DC
作用模式 电开式(K)型、电关式(B)型
故障状态时 全开、全关、自锁保位
流量特性 等百分比、直线、快开性
允许泄漏量(L/h) 单座阀:≤10-4×阀的额定容量;双座阀:≤10-3×阀的额定容量
固有可调比R 50:1
公称压力PN(MPa) 1.6 2.5 4.0 6.4


订货须知
1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料
6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
