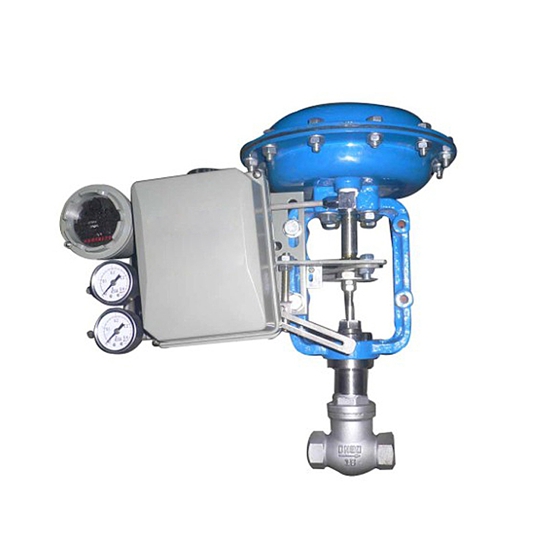

微小流量气动调节阀

关注次数:
型号:
技术参数:

微小流量气动调节阀法兰标准符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构ZHA/B型多弹簧气动薄膜执行机构
可配附件定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等

微小流量气动调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接,具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。

气动流量调节阀公称通径(mm) G1/2"G3/4"
阀座直径(mm) 1.5*3456789
流量系数Kv0.00250.080.120.200.320.500.801.00
可调范围30:1
公称压力标准产品1.6 4.0 6.4、10MPa
阀芯形式单座柱塞型阀芯
流量特性直线
作用形式气开式、气关式
工作温度普通型-40~230℃,散热片型230~450℃,特殊订货450~600℃
法兰标准符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构ZHA/B型多弹簧气动薄膜执行机构
可配附件定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈器、紧急作装置、手轮机构等

微小流量气动调节阀阀注:

工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。

要技术性能指标
泄漏率:Ⅵ 级, 小于额定流量的10-4
回差 :不带,
主要零部件材料
阀体材质:1G1Cr18Ni9Ti、316、316L等
芯座材质:1Cr18Ni9Ti、316、316L等
填料材质:聚四氟乙烯、柔性石墨
膜片材质:丁腈橡胶夹尼龙布

执行机构ZHA(B)-11
行程(mm)10
有效面积(cm3)200
气源接口尺寸M16×1.5
公称通径(mm)G1/2"G3/4"
阀座直径(mm)1.53456789
允许压差△P(MPa)6.45.24.6

微小流量气动调节阀:
(1)ZHA:正作用执行机构 ;ZHB 反作用执行机构。
(2)如果允许压差不清楚或工作压差超出列表范围请我们联系。
外形尺寸及重量
公通径(mm)G1/2"G3/4"
连接长度 L(mm)9292
高度 H(mm)370370
H1(mm)3030
执行器宽 D(mm)230230
重量(KG) 1818
