那些你不知道的调节阀冷知识

发布时间:2020-05-30 关注次数:

调节阀现在可以说是使用非常广泛的一种阀门装置了,其型号多种多样,可以在各个方面满足用户的需求,受到大家的热烈吹捧。大家可能对调节阀有一些的了解,但是我这里有一些关于调节阀的冷知识来告诉大家哦。


在过程控制领域,通常会使用调节阀作为流量、压力、温度和液位等过程量的操作设备。调节阀由执行机构和阀体两部分构成,与各种辅助设备(如定位器、电磁阀、升压器、速度控制器、锁闭阀等)组合使用可以实现多种功能。


执行机构


根据操作信号以及驱动源消失时的动作方向和流量特性,执行机构和阀体可以有多种不同的结构,此处仅对其中具有代表性的结构进行说明。


调节阀

调节阀执行机构有气动式、电动式及电液联动式,气动式装置又分为隔膜式及气缸式。根据操作信号和驱动源消失时的动作不同,执行机构有正向型、逆向型、无定向型和保持型。正向型在操作信号和驱动源消失时阀门轴会上升,而逆向型则会下降。


阀体

调节阀阀体种类多于驱动装置种类,根据阀门类型、口径大小和流体条件进行选择。有角形阀、三通阀、隔膜阀、闸阀、蝶阀、球阀、偏心旋转阀等。

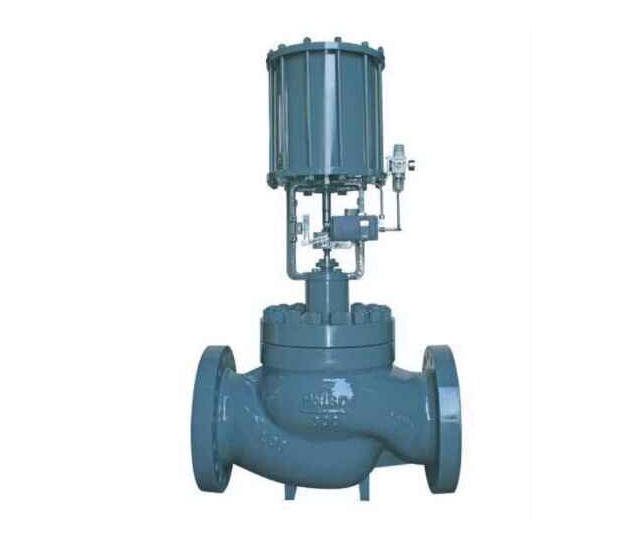

球形阀是常见的类型。将气压控制信号传输给执行机构,即气缸式或隔膜式气动执行机构,使阀杆上下动作。


调节阀的流量特性

调节阀流量特性主要有直线、等百分比、快开和抛物线四种流量特性。


安装在实际的控制过程中时,阀门差压会随流量的变化而变化。即小流量时配管部分的压力损失较小,阀门差压会变大,而流量大时阀门差压变小。这种有别于固有特性的阀门特性称为有效的流量特性。


阀动作包括正动作、逆动作、保持型动作3种方式。隔膜式和气缸式等气动式驱动的正动作方式是通过气压信号的增加使阀门关闭的方法,又称为“AIR TO CLOSE”。逆动作方式是通过气压信号增加使阀门开启的方法,又称为“AIR TO OPEN”或“AIRLESS TO CLOSE”。电操作信号可通过定位器转换为气压信号。操作信号中止或空气源中断及停电时,请考虑程序的安全性、合理性选择阀门关闭或开启。
