自力式调节阀是怎么调节的?

发布时间:2020-07-17 关注次数:

自力式调节阀是调节阀中使用极为广泛的一种,因其能自给自足,不需要气动,电动等方式驱动,所以深受业内人士的喜爱。那么,自力式调节阀是怎么调节的呢?下面随小编前来看看。

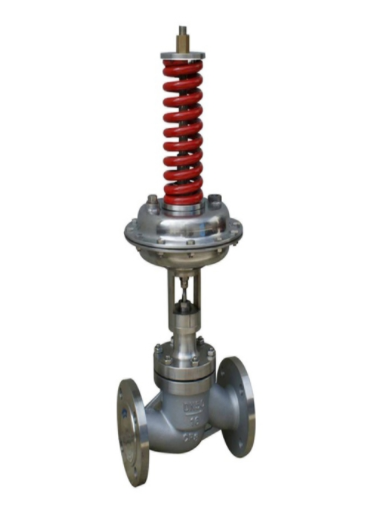

自力式调节阀

自力式调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。


一、自力式温度调节阀工作原理(加热型)


温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。加热用自力式温度调节阀,当被控对象温度低于设定温度时,温包内液体收缩,作用在执行器推杆上的力减小,阀芯部件在弹簧力的作用下使阀门打开,增加蒸汽和热油等加热介质的流量,使被控对象温度上升,直到被控对象温度到了设定值时,阀关闭,阀关闭后,被控对象温度下降,阀又打开,加热介质又进入热交换器,又使温度上升,这样使被控对象温度为恒定值。阀开度大小与被控对象实际温度和设定温度的差值有关。


二、自力式温度调节阀工作原理(冷却型)


冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀,只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反,阀体内通过冷介质,主要应用于冷却装置中的温度控制。


三、自力式流量调节阀工作原理


被控介质输入阀后,阀前压力P1通过控制管线输入下膜室,经节流阀节流后的压力Ps输入上膜室,P1与Ps的差即△Ps=P1-Ps称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置,从而确定了流经阀的流量。当流经阀的流量增加时,即△Ps增加,结果P1、Ps分别作用在下、上膜室,使阀芯向阀座方向移动,从而改变了阀芯与阀座之间的流通面积,使Ps增加,增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。
