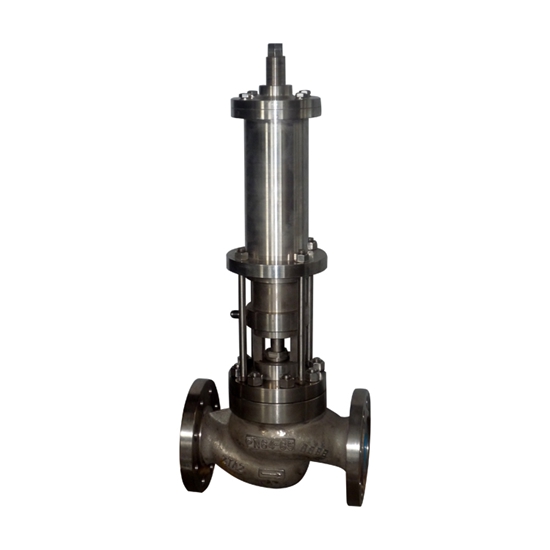

高温硝酸专用自力式流量调节阀

关注次数:
型号:
技术参数:

高温硝酸专用自利式安装重点
1.阀在气体或低粘度液体介质中使用时,通常ZZY型自力式调压阀为直立安装在水平管上,当位置空间不允许时才倒装或斜装。
2.为便于现场维修及操作,调压阀四周应留有适当空间…

自力式调节阀依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作,不需要外接电源和二次仪表。又称自力式控制阀。

自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。压力分段范围细且互相交叉,调节精度高。压力设定值在运行期间可连续设定。对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。橡胶膜片式检测,执行机构测精度高、动作灵敏。采用压力平衡机构,使调节阀反应灵敏、控制准确。

自力式流量调节阀主要技术参数

公称通径:DN15~250mm
公称压力:PN1.6、2.5、4.0、6.4MPa
法兰标准:ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
连接形式:法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式:标准型-17~+450℃
压盖型式:螺栓压紧式
密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀芯形式:单座、套筒型阀芯
流量特性:线性
有效面积(cm):32※ 80 250 630
压力设定范围(MPa):0.8~1.6 0.1~0.6 0.015~0.15 0.005~0.035 0.3~1.2 0.05~0.3 0.01~0.07
保证压力阀正常工作的小压差△Pmin(MPa) :≥0.05 ≥0.04 ≥0.01 ≥0.005
允许上下膜室之间的大压差(MPa):2.0 1.25 0.4 0.15
材料 膜盖:钢板镀锌; 膜片:EPDM或FKM夹纤维
控制管线、接头 铜管或钢管10×1; 卡套式接头:R1/4"
注:※该有效面积所对应的压力设定范围不适用于DN150-250。


自力式流量调节阀安装重点

1.阀在气体或低粘度液体介质中使用时,通常ZZY型自力式压力调节阀为直立安装在水平管上,当位置空间不允许时才倒装或斜装。
2.为便于现场维修及操作,调压阀四周应留有适当空间。
3.当介质为洁净气体或液体时,阀前过滤器可不安装。
4.调压阀通径过大(DN≥100 时),应有固定支架当确认介质很洁净时,件3可不安装。
5.位置实在不允许时,旁通阀(手动)可以省略(我们不推荐) 。
6.阀组后根据需要用户可选配止回阀、安全阀等。

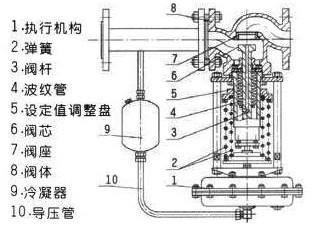

7.阀在蒸汽或高粘度液体介质中使用时,通常ZZY型自力式压力调节阀为倒立安装在水平管上,冷凝器(蒸汽用自力式)应高于调压阀的执行机构而低于阀前后接管。使用前冷凝器应灌满冷水,以后约 3个月灌水一次。
