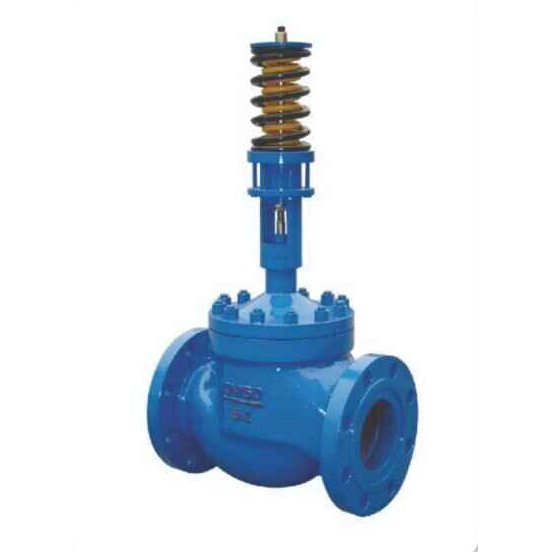

V230系列自力式压力调节阀

关注次数:
型号:V230
技术参数:

阀门类型:自力式调节阀
口径范围:DN15一DN400
压力范围:PN16一PN100, ANSI 150一ANSI600
温度范围:-40一+350t
泄漏等级:ANSI B16.104 IV, ANSI B16.104 VI
主体材质:WCB, WC6, WC9, CF8, CF8M等
驱动装置:自动

阀门类型:V230系列进口自力式压力调节阀
口径范围:DN15一DN400
压力范围:PN16一PN100, ANSI 150一ANSI600
温度范围:-40一+350t
泄漏等级:ANSI B16.104 IV, ANSI B16.104 VI
主体材质:WCB, WC6, WC9, CF8, CF8M等
驱动装置:自动

自力式压力调节阀是一个新的调节阀种类。相对于手动调节阀,它的优点是能够自动调节;相对于电动调节阀,它的优点是不需要外部动力。应用实践证明,在闭式水循环系统(如热水供暖系统、空调冷冻水系统)中,正确使用这种阀门,可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以大大简化系统的调试工作;可以稳定泵的工作状态等。

工作原理

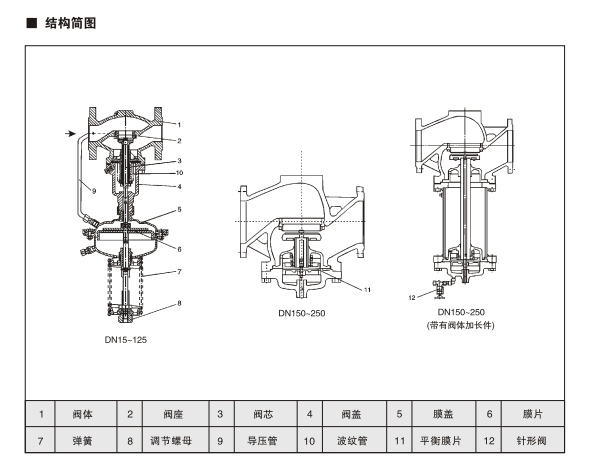

工艺介质的阀前压力P1经过阀芯、阀座的节流后变为阀后压力P2,同时P2通过控制管战输入到执行器的上膜室内作用在顶盘上,产生的作用力与弹簧的反作用力相平衡,决定了阀芯。阀座的相对位置,控制阀后压力。当阀后压力P2增加时,P2作用在顶盘上的作用力也随之增加。此时,顶盘上的作用力大于弹簧的反作用力,使阀芯向阀座方向移动,直到顶盘的作用力与弹簧反作用力相平衡为止。这时,阀芯与阀座之间流通面积减小,流阻变大,从而使P2降为设定值。同理,当阀后压力P2降低时,作用方向与上述相反,这就是阀后压力调节时的工作原理。当需要改变阀前压力P2的设定值时,可调整调节螺母。

自力式调节阀分类请点击这里




■概述
V230系列直接作用式自力式压力(差压)调节阀、由阀体、阀座、阀芯部件等零部件和执行单元组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性(最高温度350'C)的波体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。
