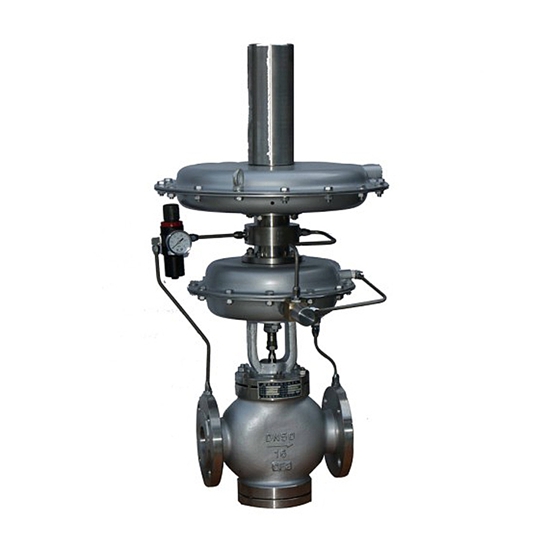

ZZYVP氮封阀

关注次数:
型号:ZZYVP

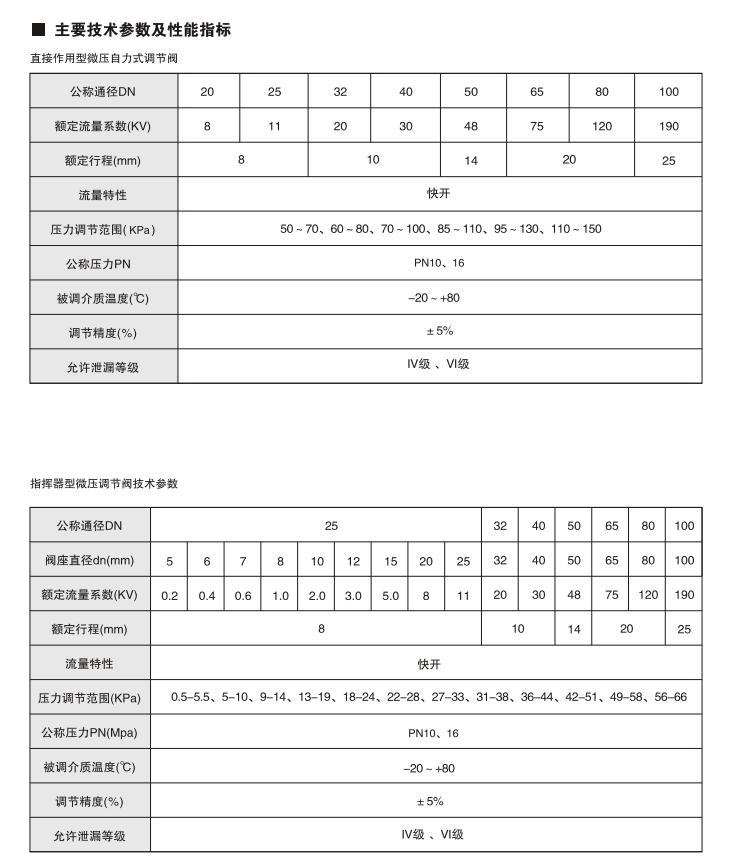

技术参数:

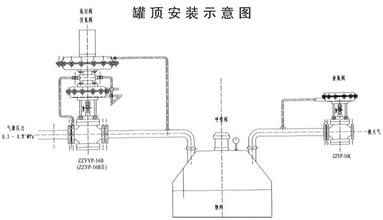

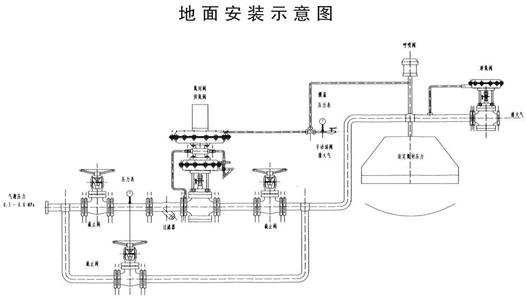

ZZYVP氮封装置主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。

ZZYVP氮封装置主要用于储罐顶部氮气压力恒定控制,以保护罐内物料不被氮化及储罐安全氮封装置由ZZDQ快速泄放阀及ZZV微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。储罐内压力升高至设定压力时,快速泄放阀迅速开启,将罐内多余压力泄放。微压调节阀在储罐内压力降低时,开启阀门,向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下,现场压力较高,必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa,压力可按分段设定,从0.5Kpa 至66 Kpa以下,介质温度温度≤80℃。

特点

1、氮封装置的供(泄)氮压力设定方便,且可在连续生产的条件下进行;

2、氮气压力设定范围广,低至0.5Kpa(50mm.w.c),高至Kpa,比值达132倍,压力检测膜片有效面积大,设定弹簧刚度小,动作极灵敏。

3、调整:

(1)供氮压力调整:在ZZV型微压调节阀压力调节范围内选定一设定值如1Kpa(100mm.w.c),通过调节调整螺丝2以改变弹簧3的预压缩(拉伸)量来达到;

(2)泄氮压力调整:在ZZDQ快速泄放阀在的压力控制器部分,通过调整座3,改变弹簧4预压缩量达到。一般为避免氮封装置启闭频繁,泄氮设定值应远离供氮压力值,如2Kpa(200mm.w.c);

(3)呼吸阀高定值调整:在上述两设定值调整好后,为避免呼吸阀启闭频繁,呼吸阀设定值应大于泄压设定值。

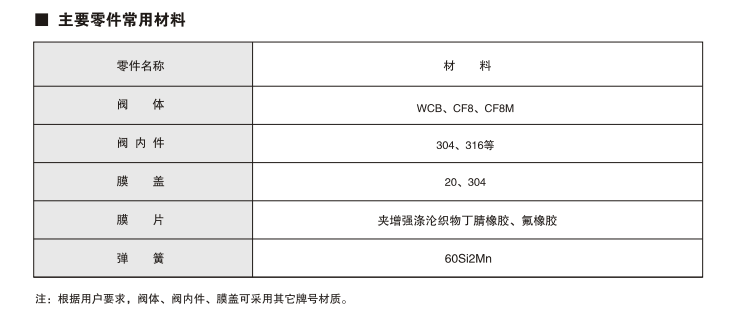

零件材料


零 件 名称

材料

阀体

ZG230-450 ZG1Cr18 Ni9Ti

阀杆、阀芯、阀座

1Cr18 Ni9Ti

膜片

丁腈橡胶夹增强绦纶织物

弹簧

60Si2Mn

波纹管

1Cr18 Ni9Ti

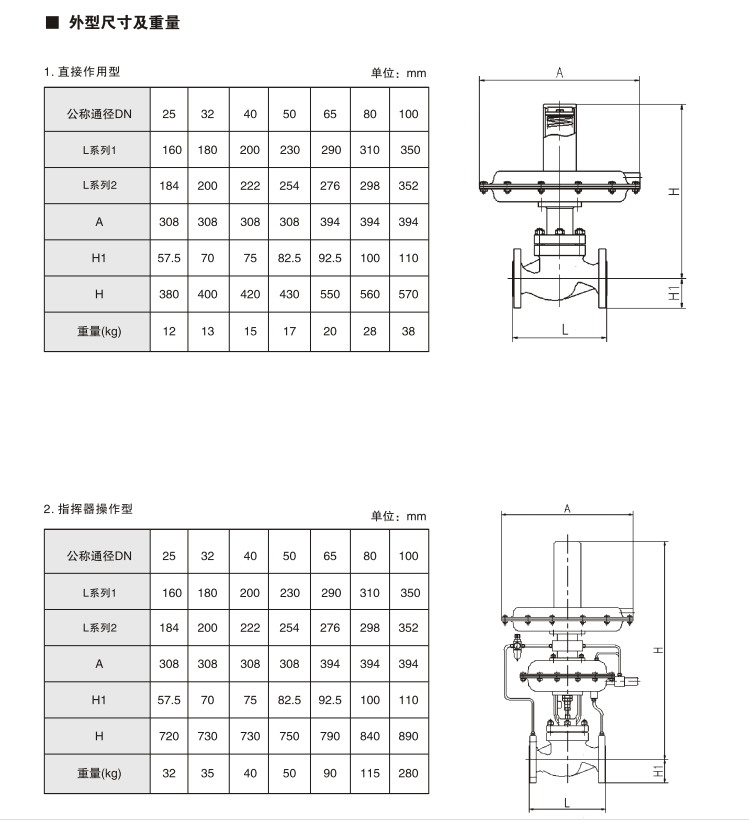

主要技术参数之外形尺寸介绍


公称通径DN

20

25

32

40

50

65

80

100

A

192

232

308

H

629

631

652

666

689

797

837

1050

L

150

160

180

200

230

290

310

350

G(Kg)

18

19

21

23

25

37

50

59


法兰规格              单位:mm


公称通径DN

20

25

32

40

50

65

80

100

D

105

115

140

150

165

185

200

220

D1

75

85

100

110

125

145

160

180

B

16

18

20

22

n-ф

4-14

4-18

8-18

f1×D2

2×56

3×65

3×76

3×84

3×99

3×118

3×132

3×156







I 1订货须知

订货时请填写《规格书》或注明以下内容:

一、若订货前还未选定型号,请向我们提供您的使用参数

1.公称通径、额定流量系数Kv

2、流体性质(包括公称压力、温度、粘度或酸碱性)

3、阀作用形式(阀前型或阀后型)

4、阀前、阀后压力

5、阀体、阀芯材料.

6、是否带附件,说明附件型号,以便我们的为您正确选型。

二、特殊要求

1.特殊检验

2、完全去油、去水处理;

3、禁铜处理;

4、特殊接口、配管;

5、指定涂层颜色

6、特殊介质(氧气、氯气、氢气);

7.使用不锈钢连接件;

三、若已经由设计单位选定我公司的产品型号,请按型号直接向我公司销售部订购

四、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
