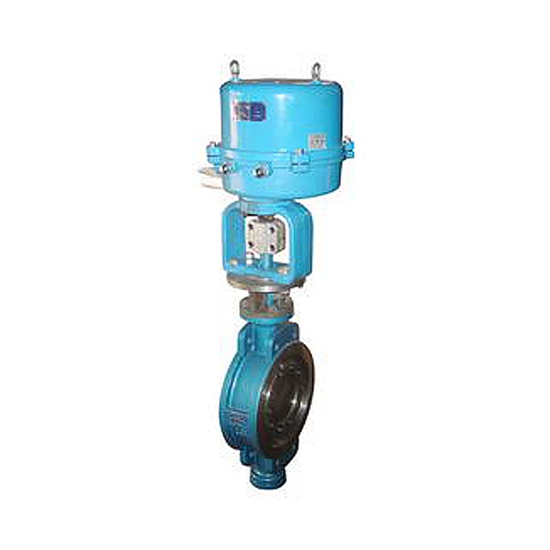

ZDRW电动调节蝶阀采用多层次密封的长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
电动蝶阀概述
电动高性能调节、切断蝶阀是采用多层次密封的长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工不错，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
电动蝶阀特点
本系列蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
电动蝶阀生产制造采用标
设计标准 | GB/T12238-1989、JB/T8527-1997、GB/T4213-2008 |
法兰连接尺寸 | JB/T79.1(2)-94、GB/T9113.1(2)-2000 |
结构长度 | GB/T12221-2005 |
压力试验 | GB/T13927-1992;JB/T9092-1999 |
电动蝶阀主要技术参数
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
流量系数 (CV) | 95 | 175 | 270 | 375 | 740 | 1400 | 2100 | 3250 | 4680 | 6200 | 8100 | 11000 | 15800 | 21000 | 29000 | 38000 | |
转角(α°) | 90° | ||||||||||||||||
工作电压 | 220VAC、380VAC | ||||||||||||||||
工作温度范围℃ | -40~250 | ||||||||||||||||
输入信号 | 4~20mADC、220VAC、24VDC | ||||||||||||||||
公称压力（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
连接形式及标准 | 对夹式、法兰式 | ||||||||||||||||
阀体材料 | ZG25、304、316、316L | ||||||||||||||||
阀芯材料 | 304、316、316L | ||||||||||||||||
阀座材料 | 304、316、F4 | ||||||||||||||||
流量特性 | 近似等百分比 | ||||||||||||||||
泄漏等级 | V、VI | ||||||||||||||||
电动蝶阀执行机构
3610R系列电动执行器，是以AC220单相交流电源作为驱动电源，接受来自DCS、PLC系统或调节仪表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信号的全电子式执行机构，该执行机构具备动作切换功能以及开度信号功能和手动等功能。大口径蝶阀一般采用380VAC电动执行器，国内品牌如上海澳托克，扬州电力，天津二通等；国外品牌有英国罗托克、法国伯纳德、德国西博思(西门子)等。

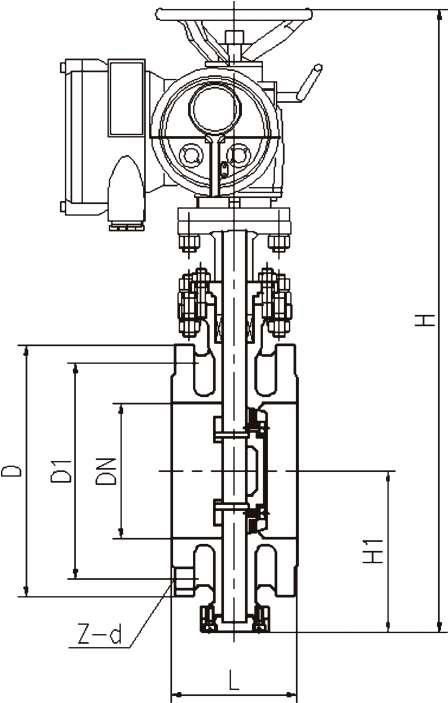

电动蝶阀外形尺寸及重量
单位：mm
公称通径 | 结构长度L | 外形尺寸 | 连接尺寸PN1.6MPa | 参考重量 | ||||
DN | 法兰式 | 对夹式 | H | H | D | D1 | Z-d | （kg） |
50 | 108 | 43 | 112 | 530 | 165 | 125 | 4-18 | 19 |
65 | 112 | 46 | 115 | 530 | 185 | 145 | 4-18 | 22 |
80 | 114 | 49 | 120 | 565 | 200 | 160 | 8-18 | 25 |
100 | 127 | 56 | 138 | 600 | 220 | 180 | 8-18 | 28 |
125 | 140 | 64 | 164 | 640 | 250 | 210 | 8-18 | 43 |
150 | 140 | 70 | 185 | 705 | 285 | 240 | 8-22 | 50 |
200 | 152 | 71 | 200 | 775 | 340 | 295 | 12-22 | 64 |
250 | 165 | 76 | 243 | 945 | 405 | 355 | 12-26 | 99 |
300 | 178 | 83 | 250 | 1070 | 160 | 410 | 12-26 | 130 |
350 | 190 | 92 | 280 | 1140 | 520 | 470 | 16-26 | 188 |
400 | 216 | 102 | 305 | 1210 | 580 | 525 | 16-30 | 270 |
450 | 222 | 114 | 350 | 1335 | 640 | 585 | 20-30 | 350 |
500 | 229 | 127 | 380 | 1415 | 715 | 650 | 20-33 | 375 |
600 | 267 | 154 | 445 | 1605 | 840 | 770 | 20-36 | 560 |
700 | 292 | 165 | 480 | 1844 | 910 | 840 | 24-36 | 610 |
800 | 318 | 190 | 530 | 2040 | 1025 | 950 | 24-39 | 880 |
电动蝶阀订货须知
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数
1、公称通径、额定流量系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性）
3、阀作用形式(电-关式或电-开式）
4、流量特性
5、阀前、阀后压力
6、阀体、阀芯材料
7、输入信号
8、是否带附件，说明附件型号，以便我们的为您正确选型。
二、特殊要求
1、特殊检验
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口、配管；
5、真空条件下使用；
6、指定涂层颜色
7、特殊介质（氧气、氯气、氢气）；
8、使用不锈钢连接件；
三、若已经由设计单位选定我公司的产品型号，请按型号直接向我公司销售部订购.
四、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的厂家为您审核把关.
