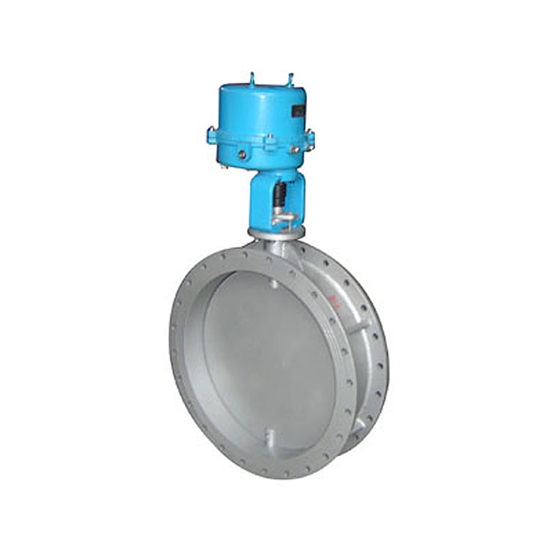

ZDLW电动通风调节蝶阀

关注次数:
型号:
技术参数:

ZDLW电动通风调节蝶阀具有结构简单、流通能力大,调节精度高等特点。适用于含有悬浮颗粒的流体及浓浊、浆状的流体的调节和控制。
类别 直行程 角行程
常温型 中温型 常温型 中温型
型号 ZDLW-6B(K) ZDLW-6B(K)G ZDLW-6B(K) ZDLW-6B(K)G

电动通风调节蝶阀概述:
ZDLW、ZDRW 电子式电动调节蝶阀是由3610R/L全电子式电动执行机构和蝶阀调节机构组成。执行机构内有伺服系统,无须另配伺服放大器。具有结构简单、流通能力大,调节精度高等特点。适用于含有悬浮颗粒的流体及浓浊、浆状的流体的调节和控制,广泛应用于石化、冶金、电站等工业部门中

电动通风调节蝶阀主要零件材料:

零件名称材 料温度范围℃
阀体、阀板HT200-20~200
35-40~450
ZG230-450
1Cr18Ni9Ti
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti-40~550


电动通风调节蝶阀的型号、规格

类别直行程角行程
常温型中温型常温型中温型
型号ZDLW-6B(K)ZDLW-6B(K)GZDLW-6B(K)ZDLW-6B(K)G
规格DN600~1000DN50~500

电动通风调节蝶阀主要技术参数

公称通径 mm50801001251502002503003504004505006007008009001000
公称压力 MPa0.6
介质温度 ℃常温:-20~200(铸铁);-40~250(铸钢); 中温-40~450(铸不锈钢)
额定转角 °0~70
流量特性-20~150
环境温度 ℃近似等百分比
接管法兰按JB78-59 对夹式法兰连接

电动通风调节蝶阀连接尺寸:

公称
通径
DN
DD1L1L2D2Hn-dL3法兰端
面距
配A型
B型

C型

D型

A型

B型

C型
配D型
A型

B型

C型
配D型配A型配B型配C型配D型
50
11092355


225


200


4-φ14120


60
8012515092355


4-φ18
100145175102385


125175200117384429

2252258-φ18155
150200225130397442

200255280172437482

70
250310335197
511561

335
26012-φ18
165
300362395227
536586
12-φ2380
350412445252
561611
400462495296

656

16-φ23
100
450518550321

679
500568600346

704
600755705480


1075
470

36520-φ25
120150
700860810530


112520-φ24
800975920595


118524-φ30200
90010751020685


1280
100011751175735


132028-φ30


注:L3为拆卸护罩所必须的尺寸。 订货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
