型号：
技术参数：

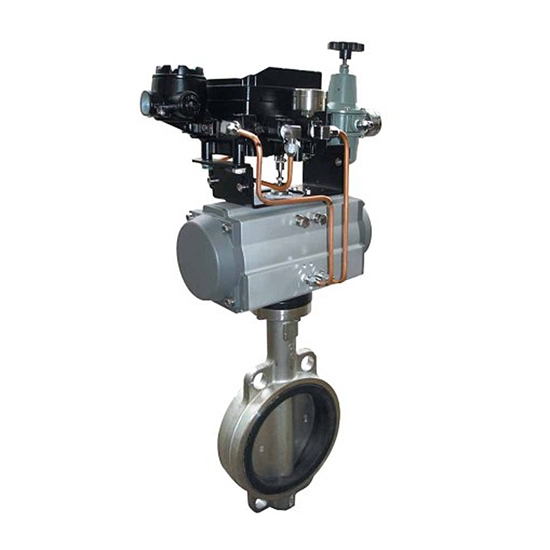

ZSHWX气动衬胶蝶阀同阀门定位器或电磁阀配套使用可实现比例调节或开关控制，适用于气体、固体颗粒和液体等介质。可广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的自动化控制系统中。
概述： 气动蝶阀是我公司新开发的长寿命节能型蝶阀。蝶阀采用三维偏心原理设计，弹性密封和硬软多层次密封兼容的加工新工艺，使蝶阀在运行工作时密封可靠，可达到气密封无泄漏，采用偏心设计延长阀门使用寿命。气动执行机构采用曲臂转换结构，具有输出力矩大、体积精小、性能稳定可靠等特点。同阀门定位器或电磁阀配套使用可实现比例调节或开关控制，适用于气体、固体颗粒和液体等介质。可广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的自动化控制系统中。
蝶阀主要技术参数：
| 公称通径DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| 额定流量系数（CV） | 95 | 175 | 270 | 375 | 740 | 1400 | 2100 | 3250 | 4680 | 6200 | 8100 | 11000 | 15800 | 21000 | 29000 | 38000 |
| 转角（σ°） | 90° | |||||||||||||||
| 工作气源压力（MPa） | 0.4～0.8 | |||||||||||||||
| 工作温度范围 | -40～250 | |||||||||||||||
| 输入信号 | （电信号：4～20mA□dc）220VAC、24VDC | |||||||||||||||
| 公称压力（MPa） | 1.0、1.6 | |||||||||||||||
| 配用气接管 | φ6×1（G1/8） | φ8×1.5（G1/4） | φ12×2（G3/8） | |||||||||||||
| 连接型式及标准 | 对夹式、按JB81-94 | |||||||||||||||
| 阀体材料 | 304、316、316Lz中ZG25 | |||||||||||||||
| 阀芯材料 | 304、316、316L | |||||||||||||||
| 阀座材料 | 316、F4 | |||||||||||||||
蝶阀的订货须知: 1.产品型号与名称 2.公称通径(DN) 3.公称压力(PN) 4.额定流量系数KV 5.阀体和阀内组件材料 6.固定流量特性 7.适用温度和介质 8.整机作用方式(电开、电关)及输入信号 9.是否带附件(操作器、伺服放大器等)10.其他特殊要求
