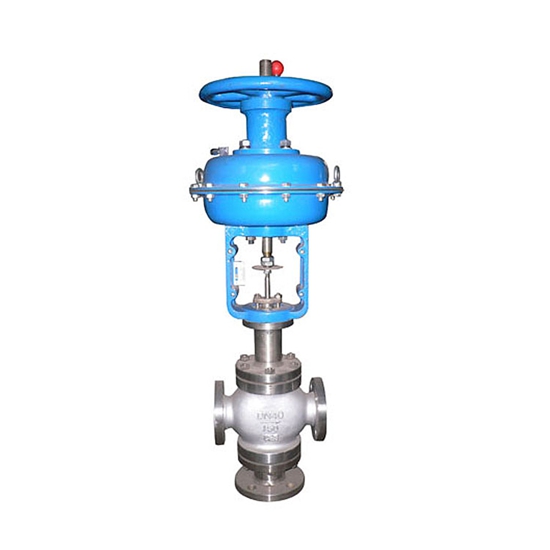

ZMAQ气动薄膜三通合流调节阀

关注次数:
型号:ZMAQ
技术参数:

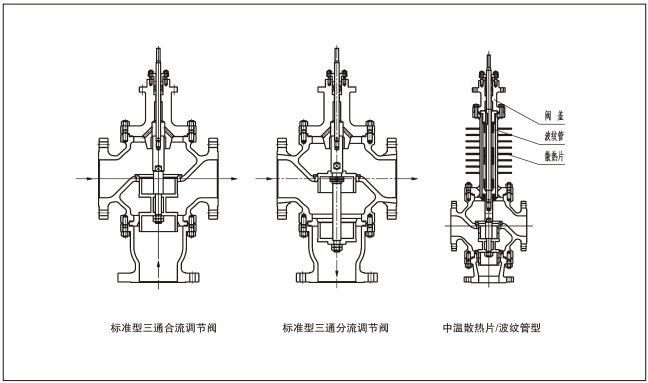

ZMAX(Q)系列气动薄膜三通调节阀采用双阀芯上下导向结构,配用多弹簧执行机构,阀体为四通结构,即一进二出(分流型),二 进一出(合流型),从而达到流体混合升温或降温作用,或流体不等呈分流,满足不同工况的使用要求。

ZMAX(Q)系列薄膜三通气动调节阀采用双阀芯上下导向结构,配用多弹簧执行机构,阀体为四通结构,即一进二出(分流型),二 进一出(合流型),从而达到流体混合升温或降温作用,或流体不等呈分流,满足不同工况的使用要求。该阀体具有结构紧凑、里呈轻、动作灵敏、压降损失小、允许压新式高、阀容呈大、流呈特性精准和维护方便等优点,可用于各种不同的的工作条件,特别适用于石油工业热交换器的温度控制系统和其他各行业的自动化控制。该阀有合(分)流普通型、合(分)流高温型等多种型式。产品公称 压力等级有户PN1.6、4.0、6.4;阀体公称通径范围DN25~400;泄 漏等级有II级、IV级;流呈特性为直线和等百分比。多种品种规格可供选择。

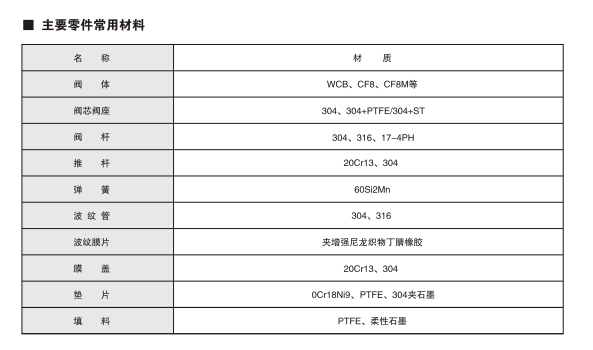

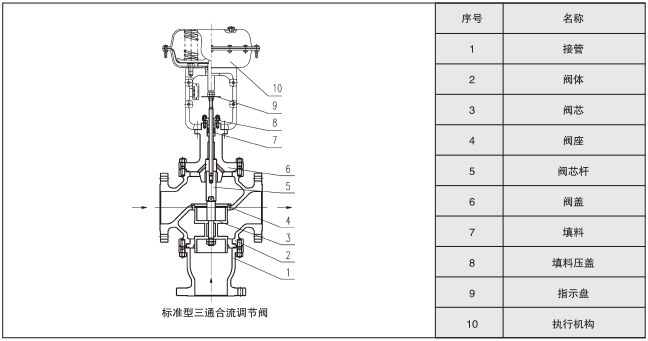

三通气动调节阀主要零件常用材料

名称材质
阀体ZG230-450、ZG0Cr18Ni9
阀芯阀座0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱
阀杆0Cr18Ni9、2Cr13
推杆0Cr18Ni9、2Cr13
弹簧60Si2Mn
波纹管0Cr18Ni9
波纹膜片夹增强尼龙织物丁腈橡胶
膜盖A3、0Cr18Ni9
垫片0Cr18Ni9、石墨缠绕垫片(V6590)、F4
填料PTFE、柔性石墨


三通气动调节阀主要技术参数

公称通径253240506580100125150200250300350400
阀座通径mm253240506580100125150200250300350400
额定KV8.51321345385135210340535800128019602560
公称压力(MPa)1.6、2.5、4.0、6.4
行程(mm)16254060100130

薄膜有效面积Ae

(cm2)

2803505609001400

活塞式

信号范围KPa20-100、40-200、80-240
气源压力MPa0.1-0.40.4-0.7
固有流量特性线性、等百分比、快开
固有可调比30:1
泄漏等级III、IV
法兰尺寸

符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准

阀体材质

WCB、304、316、WC6、钛、镍、哈氏合金、Monel等

阀芯材质

304、316、420、钛、镍、哈氏合金、Monel等

工作温度℃

-40~+230℃(常温)、+230~+450℃(中温)、+450~+560℃(高温)、-40~-196℃(低温)

系列类型

常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型

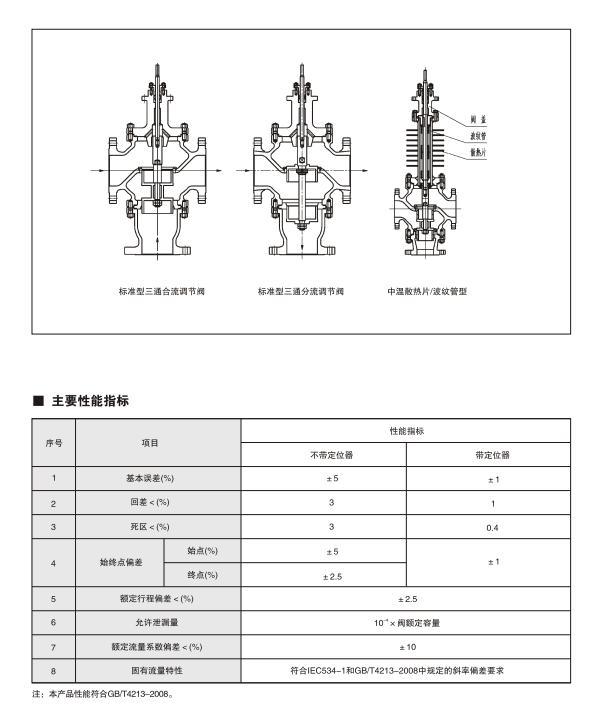

三通气动调节阀主要性能指标

序号项目性能指标
不带定位器带定位器
1基本误差(%)±5±1
2回差<(%)< td="">31
3四区<(%)< td="">30.4
4始终点偏差<(%)< td="">始点(%)±5±1
终点(%)±2.5
5额定行程偏差<(%)< td="">±2.5
6允许泄漏量(1/h)10-3 * 阀额定容量
7额定流量系数偏差<(%)< td="">±10
8固有流量特性符合IEC534-1和GB/T4213-92中规定的斜率偏差要求

注:本产品性能符合GB/T4213—2008

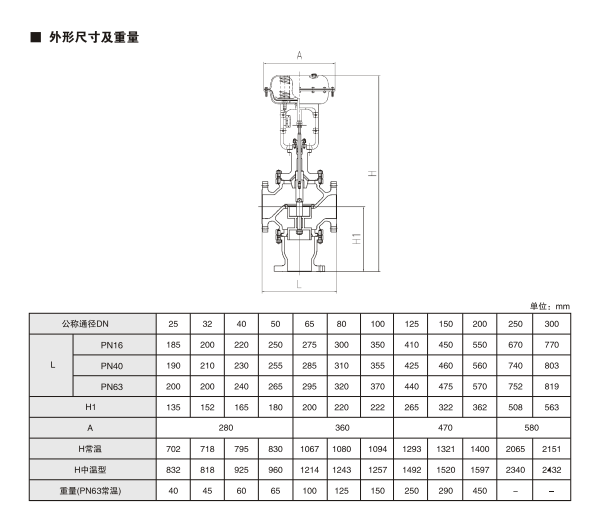

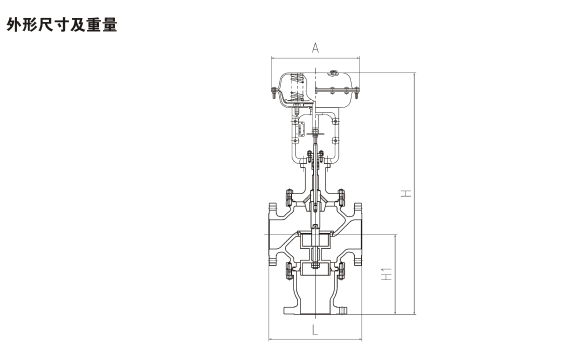

公通通径DN(mm)253240506580100125150200250300
LPN1.6MPa185200220250275300350410450550670700
PN4.0MPa190210230255285310355425460560740803
PN6.4MPa200200240265295320370440475570752819
H1135152165180200220222265322362508563
A280360470580
H常温70271879583010671080109412931321140020652151
H中温型83281892596012141243125714921520159723402432
重量(PN64常温)40456065100125150250290450--







订货须知
订货时请填写《规格书》或注明以下内容:
一、若订货前还未选定型号,请向我们提供您的使用参数
1、公称通径、额定流呈系数Kv
2、流体性质(包括公称压力、温度、粘度或酸碱性》
3、阀作用形式(气-关式或气-开式)
4、流呈特性
5、阀前、阀后压力
6、阀体、阔芯材料
7、输入信号
8、是否带附件,说明附件型号,以便我们的为您正确选型。

二、特殊要求
1、特殊检验
2、完全去油、去水处理;
3、禁铜处理;
4、特殊接口、配管;
5、真空条件下使用;
6、指定涂层颜色
7、特殊介质(氣气、氯气、氮气)
8、使用不锈钢连接件;

三、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购
四、当使用的场合非常重要或管路比较复杂时,请您尽茧提供设计图纸和详细参数,由我们的 厂家为您审核把关。
